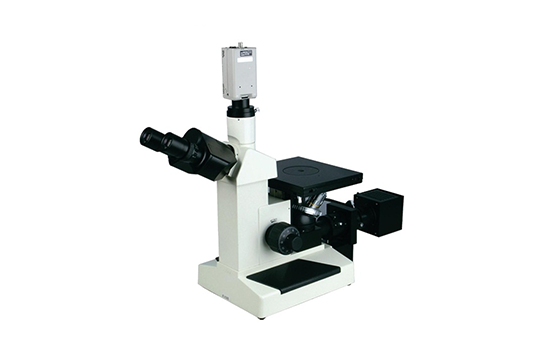

產品名稱：金相顯微鏡 JC-XTL-4XC -
訂 貨 號：SH-1006 -
型 號：JC-XTL-4XC -
庫存狀況：按合同發貨 -
物流配送：快遞、物流、上門自提
- 產品介紹
- 產品參數
- 選型指南
-
一、產品介紹
JC-XTL-4XC金相顯微鏡主要用于鑒定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑒定產品質量的關鍵設備,主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或?qū)嶒?yàn)室進行鑄件質量鑒定，原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的 研究分析等工作。
二、產品參數
序號
名稱
技術參數
1
平場目鏡
WF10X/ф18、WF12.5X/ф15、
2
分劃目鏡
WF10X/ф18，0.1mm刻度十字分劃板，可調焦
3
平場消色差物鏡：
10X/0.25、20X/0.45、40X/0.65（彈簧）、100X/1.25（油、彈簧）
4
總放大倍數
100X-1250X
5
三目觀察頭：
鉸鏈?zhǔn)?nbsp;30°傾斜
6
轉換器：
四孔
7
粗微調調焦范圍：
25mm微動格值：2um 粗微動同軸調焦
8
載物臺：
雙層機械式 尺寸180x150mm
9
載物臺移動范圍：
移動范圍 15X15mm ф10/20mm載物片各一片 游標格值0.1mm
10
光瞳距離：
55-75mm
11
機械筒長：
160mm
12
照明：
亮度可調 帶可變光欄 鹵鎢燈泡 6V20W
13
儀器重量
凈重8.5kg 毛重10.0kg
14
儀器尺寸
儀器尺寸20X56X35（cm） 包裝尺寸29X43X59(cm)
選購件技術參數：三、產品特點序號
名稱
技術參數
1
攝像頭
①攝像頭+圖像采集卡
具有單張、定時、連續采集圖像，連接多媒體，打印輸出等功能②數字?jǐn)z像頭130萬、200萬、320萬、500萬像素
具有單張、定時、連續采集圖像，顯示比例尺，測量等功能，可以連接多媒體、打印、EMAIL等多種方式輸出。③數碼相機+基本測量管理軟件
1500萬像素單反相機，具有實時采集圖像，圖像融合，顯示比例尺，測量等功能，可以連接多媒體，打印，EMAIL等多種方式輸出2
圖像分析軟件
①專業定量金相分析軟件UV-MA
包含多達400多項符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。②礦相分析軟件UV-K
通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。③金相分析軟件UV-ME
界面清晰、操作簡單、基本功能齊全，價格合理，同時又可為根據用戶的需求免費加裝十項符合國家GB和行業JB/YB標準的金相分析項目。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。④基本測量管理軟件UV
可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。3
攝像接口
攝像頭接口：1X、0.5X
數碼相機接口：1X、2.5X/4X
4
物鏡
平場消色差物鏡：4X、60X、80X
5
標尺
物鏡測微尺0.01mm
目鏡測微尺：0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
1、傳統機型，質量穩定，成像清晰。
2、采用行星式同軸粗微動調焦裝置，調焦舒適平穩。
3、采用平場物鏡和平場目鏡，視場平坦，清晰度高。
4、兩路光路輸出，一路用于觀察，一路用于連接攝像裝置。
5、采用帶有刻度標尺的雙層機械載物臺和落射照明裝置，帶可變光欄，亮度均勻可調。聚創環保為您提供全面的技術支持和完善的售后服務！詳情咨詢：400-9967-363
-
序號
名稱
技術參數
1
平場目鏡
WF10X/ф18、WF12.5X/ф15、
2
分劃目鏡
WF10X/ф18，0.1mm刻度十字分劃板，可調焦
3
平場消色差物鏡：
10X/0.25、20X/0.45、40X/0.65（彈簧）、100X/1.25（油、彈簧）
4
總放大倍數
100X-1250X
5
三目觀察頭：
鉸鏈?zhǔn)?nbsp;30°傾斜
6
轉換器：
四孔
7
粗微調調焦范圍：
25mm微動格值：2um 粗微動同軸調焦
8
載物臺：
雙層機械式 尺寸180x150mm
9
載物臺移動范圍：
移動范圍 15X15mm ф10/20mm載物片各一片 游標格值0.1mm
10
光瞳距離：
55-75mm
11
機械筒長：
160mm
12
照明：
亮度可調 帶可變光欄 鹵鎢燈泡 6V20W
13
儀器重量
凈重8.5kg 毛重10.0kg
14
儀器尺寸
儀器尺寸20X56X35（cm） 包裝尺寸29X43X59(cm)
序號
名稱
技術參數
1
攝像頭
①攝像頭+圖像采集卡
具有單張、定時、連續采集圖像，連接多媒體，打印輸出等功能②數字?jǐn)z像頭130萬、200萬、320萬、500萬像素
具有單張、定時、連續采集圖像，顯示比例尺，測量等功能，可以連接多媒體、打印、EMAIL等多種方式輸出。③數碼相機+基本測量管理軟件
1500萬像素單反相機，具有實時采集圖像，圖像融合，顯示比例尺，測量等功能，可以連接多媒體，打印，EMAIL等多種方式輸出2
圖像分析軟件
①專業定量金相分析軟件UV-MA
包含多達400多項符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。②礦相分析軟件UV-K
通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。③金相分析軟件UV-ME
界面清晰、操作簡單、基本功能齊全，價格合理，同時又可為根據用戶的需求免費加裝十項符合國家GB和行業JB/YB標準的金相分析項目。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。④基本測量管理軟件UV
可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。3
攝像接口
攝像頭接口：1X、0.5X
數碼相機接口：1X、2.5X/4X
4
物鏡
平場消色差物鏡：4X、60X、80X
5
標尺
物鏡測微尺0.01mm
目鏡測微尺：0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
